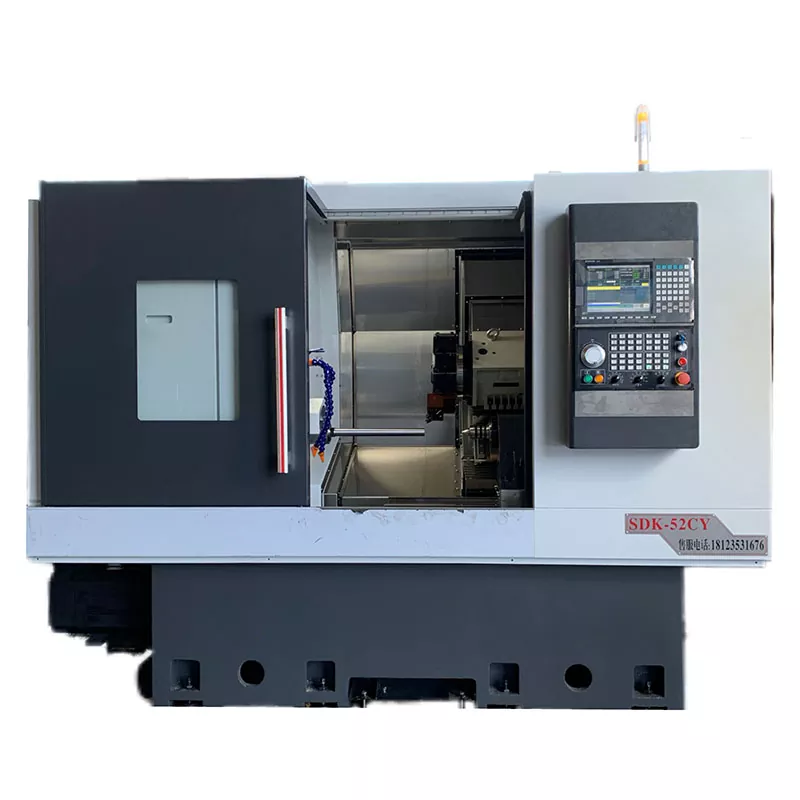

Alat Mesin Giliran Y-Axis Turn-Mill

Alat mesin CNC Mill Y-Axis Giliran Y-Axis, minangka model sing luwih canggih ing seri mesin kompleks Lathe-Mill, sing nggabungake gerakan X-Axis sing unik, kanggo entuk integrasi mesin Y-Axis sing tepat, kanggo nggayuh integrasi mesin mesin sing wis dileksanakake. Desain inovatif iki ora mung nambah efisiensi produksi nanging uga kanthi rapi kanthi panjaluk kanthi produksi modern lan kualitas tinggi.

Kirim Pitakonan

Deskripsi Produk

Alat mesin CNC Mill Y-Axis kita dilengkapi karo pabrik linear tuntunan dhuwur, ngawut-awut roller, lan bantalan tliti.

Kanthi nggunakake kaluwihan paling gedhe saka papat - Axis ngubungake nglereni lan kaku.

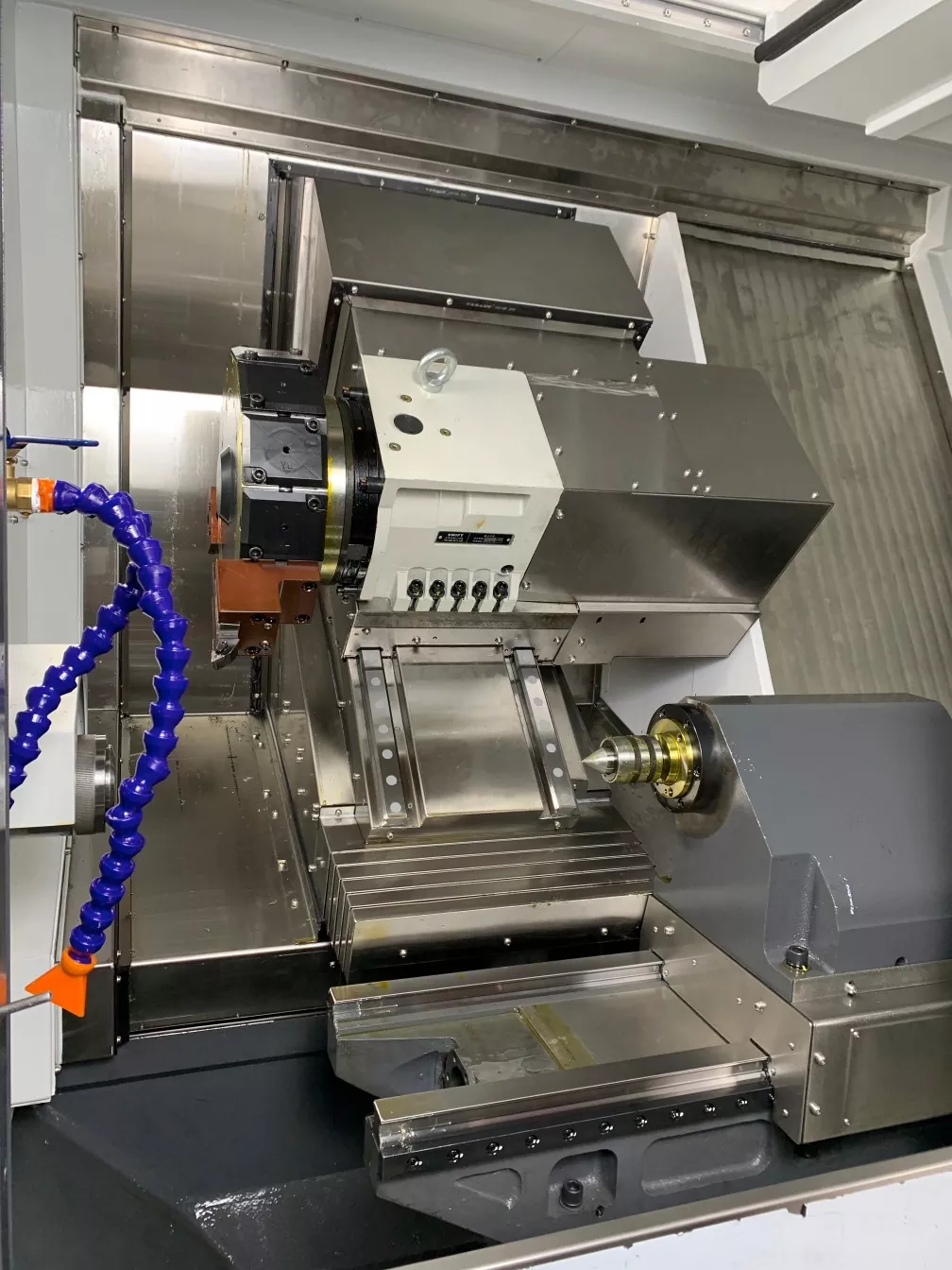

Iki minangka mesin mesin mesin giliran-mili nganggo turret tenet y -xis listrik lan pusat tailstock, model anyar sing ngganti mesin Y-Axis sing lurus.

Pusat Hydraulic Hydraulic sing bisa diprogram bisa ngidini operasi siji-kunci kanggo ngluwihi utawa mundur, nggampangake clamping bahan kerja. Nduwe kontrol rong kacepetan (cepet lan alon).

Tlatah tenaga digunakake kanggo machining bagian sing kuat, lan kepala tenaga y-axis sing wis dipasang bisa digunakake ing kombinasi karo fungsi giliran giliran kanggo bagean kompleks.

Kedokteran alat mesin nganggo desain rel sing murah kanthi rasio sudut sing dhuwur 15:30 derajat, sing bisa efektif kanggo ngidini alat mesin ora bakal cacat lan stabilitas sing kuwat.

Produk parameter (spesifikasi)

Kapasitas pangolahan	52CY
Muter awak amben	Φ600
Pangolahan diameter paling gedhe	Φ350
Spindle
Irung spindle	A2-6
Bencana Bar	Φ52
Kacepetan Spindle	0-4500
Tliti mekanik
Baleni akurasi posisi	± 0,005
SPindle Muncul	≤0.005 / 100mm
Taper spindle	≤0.005 / 100mm
X, z crosshair	≤0.005 / 100mm
Kacepetan Cepet X / Z Axis Cepet	24m / min
Tail Kursi Tail
Spesifikasi Lengan Tailstock	Mo 4 #
Tail Kursi Tail	500mm
Metode gerakan kursi	Slider
Jarak paling dhuwur chuck	630mm
Kisaran Tekanan Tear Tail	5-20 Kilogram
Top ITINARY	120mm
Struktur kursi buntut	Jinis Lengan Precision
Stroke Axial
X-Axis Travel Radius	260mm
Z-Axis Stroke	620mm
Y-Axis Stroke	+ 60mm-68mm
Daya motor
Spindle (servo) lan motor	11kw
X Axis (servo) lan motor	3.1kw
Z axis (servo) lan motor	3.1kw
Y axis (servo) lan motor	2.4kw
Motor power	5.5kw
siram
siram	BMT55
Liyane
Bobot	5000kg
Ukuran mekanik	2900 * 1950 * 2100

Perikanan lan Aplikasi Produk

Alat Mesin Giliran Y-Axis Turn-Mill Y-Axis digunakake ing macem-macem bagean manufaktur, utamane kanggo ngolah bagean manufaktur, utamane kanggo ngolah bagean sing tepat lan kompleks kayata sisipan docking, peralatan medomotif, sing duwe kaluwihan sing signifikan. Kajaba iku, uga bisa digunakake kanggo ngolah bagean kanthi bentuk geometris kompleks, macem-macem ukuran, kayata permukaan cylindrical, permukaan conical, permukaan sperical, lan permukaan sing muter liyane.

Rincian produksi

Iki didorong lan dikontrol kanthi sekrup lan motor servo. Program pandhuan kanggo gerakan lan tikaman bisa disetel, lan operasi gampang.

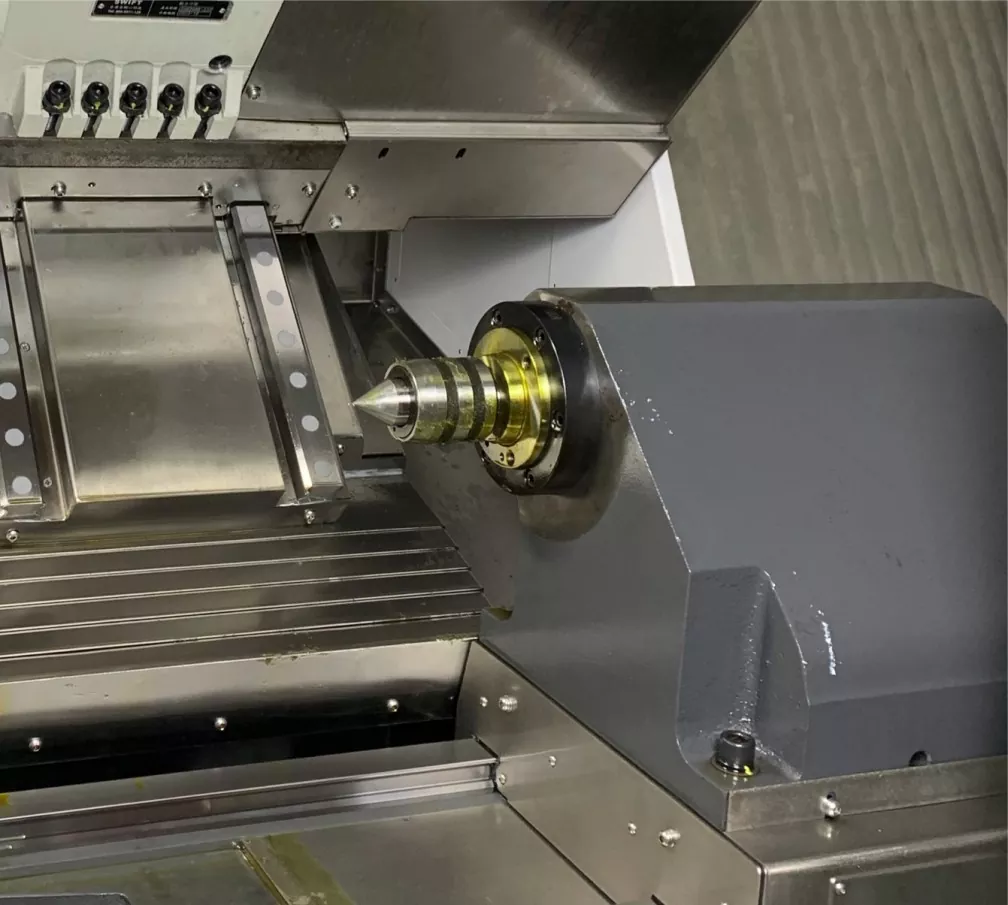

Iki nganggo desain hydraulic tailsstock sing bisa diprogram, sing luwih gampang kanggo njamin babak lan kelenjata nalika ngolah bagean batang sing dawa lan langsing.

Tailstock Hydraulic sing bisa diprogram bisa ngontrol gerakan mundur, mundur lan mandheg saka tailstock liwat M-kode lan K-kode. Kajaba iku, ngidini kanggo imbuhan sing sewenang-wenangane meksa. Iki gampang, trep, aman lan dipercaya.
