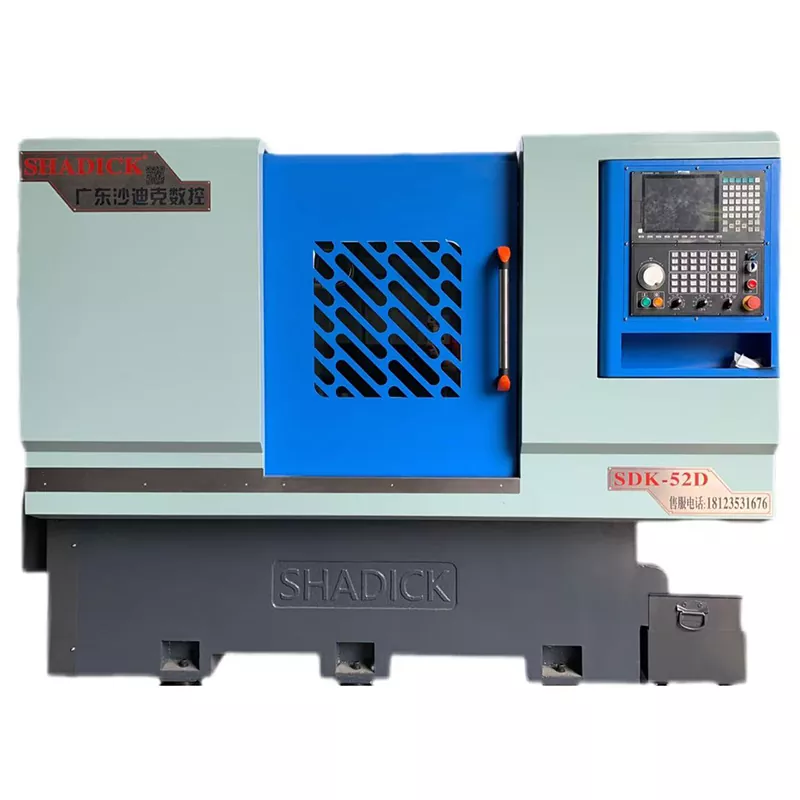

Apa struktur piranti mesin Turret CNC?

Alat mesin CNC Turretwis dadi peralatan utama ing bidang manufaktur presisi amarga kemampuane kanggo nggabungake pirang-pirang proses. Desain strukture nyakup telung tujuan inti "pangowahan alat sing efisien, posisi sing tepat, lan pangolahan stabil". Kabeh komponen bisa bebarengan kanggo entuk produksi otomatis bagean Komplek.

Dhukungan dhasar: amben lan sistem rel pandhuan

Amben iku pigura dhasar saka turret alat mesin CNC. Biasane digawe saka wesi tuang utawa struktur baja sing dilas. Kaku internal diilangi liwat perawatan tuwa kanggo mesthekake yen ora bakal deform sawise nggunakake jangka panjang. Sistem ril guide sing dipasang ing amben dipérang dadi ril guide linear lan ril hard: ril guide linear duwe koefisien gesekan cilik lan akurasi posisi dhuwur, sing cocok kanggo nglereni cahya kanthi kacepetan dhuwur; ril hard quenched lan lemah, karo kapasitas mbukak-prewangan kuwat, lan cocok kanggo skenario nglereni abot. Lumahing gabungan antarane ril guide lan amben kudu sabenere scraped kanggo mesthekake yen kesalahan straightness saka bagean obah (kayata workbench) wis kontrol ing 0.01mm / m, mbikak madegé kanggo akurasi Processing.

Fungsi inti: turret tool holder lan spindle unit

Wadah alat turret minangka komponen landmark sing mbedakake saka biasaAlat mesin CNC. Bentuke cakram utawa alun-alun lan bisa ngemot 8-24 piranti sing beda-beda (kayata alat ngowahi, bor, lan keran). Motor servo nyopir mekanisme cam utawa gear ing njero kanggo entuk rotasi alat kanthi cepet. Wektu pangowahan alat biasane antarane 0.5 lan 2detik, sing nyuda konsumsi wektu konversi proses. Akurasi posisi wadhah alat minangka indikator utama. Kesalahan posisi bola-bali model dhuwur bisa dikontrol ing 0.002mm.

Unit spindle tanggung jawab kanggo nyopir workpiece kanggo muter （lathe） utawa alat kanggo muter （mesin panggilingan）. Iku kasusun saka motor spindle, klompok bantalan, lan kothak spindle. Spindle kacepetan dhuwur nggunakake bantalan keramik utawa teknologi spindle listrik, lan kacepetan bisa tekan luwih saka 10,000r / min; spindle heavy-load kacepetan kurang dilengkapi bantalan rolling presisi dhuwur kanggo njamin torsi output stabil. Perlengkapan ing mburi spindle (kayata chuck telung rahang, collet) kudu duwe pasukan clamping kuwat kanggo nyegah workpiece saka loosening sak rotasi kacepetan dhuwur.

Drive lan transmisi: sistem servo lan meneng werni

Gerak saben sumbu alat mesin CNC turret didorong dening sistem servo, kalebu motor servo, driver lan piranti umpan balik posisi (kayata panguasa grating lan encoder). Motor disambungake menyang bagean obah liwat sekrup werni utawa rak pindah kanggo ngowahi gerakan rotary menyang gerakan linear. Akurasi timbal saka meneng werni langsung mengaruhi akurasi posisi, lan kesalahan Jarak saka meneng tliti bisa kontrol ing 0.005mm / 300mm. Kanggo gerakan rotary wadhah alat turret, encoder mutlak uga bakal dilengkapi kanggo njamin posisi sing akurat tanpa bali menyang nol sawise gagal daya.

Sistem kontrol: unit CNC lan antarmuka operasi

Unit CNC minangka "otak" saka peralatan kasebut. Iki nggunakake chip komputer kelas industri lan nganggo sistem CNC khusus (kayata Fanuc lan Siemens). Sistem bisa nyimpen ewu program mesin, ndhukung kode G lan kode M program, lan éling kontrol lintasan Komplek kayata interpolasi linear lan interpolasi bunder. Antarmuka operasi biasane kombinasi tombol layar tutul + fisik, sing trep kanggo operator input parameter, simulasi proses pangolahan lan ngawasi status wektu nyata (kayata kacepetan spindle, kacepetan feed, urip alat). Sawetara model dhuwur uga ndhukung fungsi diagnosis remot lan nyadari bebaya kesalahan lan nganyari program liwat modul Internet of Things.

Sistem tambahan: cooling, lubrication lan pangayoman

Sistem cooling kanthi akurat ngirim cairan nglereni menyang area pangolahan liwat uyuh utawa misting, nyuda suhu alat lan washes adoh Kripik; sistem lubrication nggunakake sumber lenga wektu lan kuantitatif kanggo lubricate ril guide, ngawut-awut timbal lan pasangan obah liyane kanggo nyuda nyandhang. Sistem proteksi kalebu tutup protèktif lan piranti mbusak chip: tutup protèktif nyegah cipratan cairan nglereni lan intrusi bledug; conveyor chip (jinis plate chain utawa jinis spiral) mbusak Kripik ing wektu supaya klempakan mengaruhi Processing.

Desain struktural sakaturret alat mesin CNCngemot konsep manufaktur modern "integrasi, presisi dhuwur lan efisiensi dhuwur". Karya terkoordinasi saka macem-macem komponen mbisakake kanggo ngrampungake macem-macem proses kayata ngowahi, panggilingan, pengeboran lan mboseni ing piranti siji, nemen shortening siklus produksi, lan dadi peralatan Processing inti ing lapangan aerospace, manufaktur mobil, etc.
